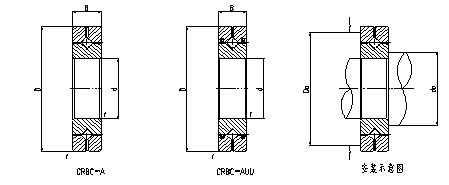

CRBH型交叉滾子軸承（外圈整體，內圈整體型）

外圈和內圈均為整體結構型，該系列適用于內圈旋轉精度高或者外圈旋轉精度高的應用場合，可替代RB系列交叉滾子軸承和RE系列交叉滾子軸承。

交叉圓柱滾子軸承結構：在交叉滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，薄形式更是接近于限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工的旋轉臺，機械手旋轉部、旋轉工作臺、機器、計算器、IC制造裝置等設備。

旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子的邊緣應力集中或鎖死現象。同時，因內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能高精度平穩地旋轉。

軸承特點：1、高精度：精度可P4、P2級； 2、高剛性：該系列軸承均帶有預載荷； 3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。 4、體積小：該軸承體積小，可為主機節省空間。

軸徑 Shaft diameter	軸承型號 Identification		主要尺寸 Main dimensions(mm)				安裝尺寸 Mounting dimensions (mm)		基本載荷 Basic dynamic load rating	基本動載荷 Basic static load rating	重量 weight
			主要尺寸 Main dimensions(mm)				安裝尺寸 Mounting dimensions (mm)		基本載荷 Basic dynamic load rating	基本動載荷 Basic static load rating	重量 weight
			內圈 inner ring	外圈 outer diameter	寬度width	倒角 Chamfer	da	Da	C	Co	(Kg)
			內圈 inner ring	外圈 outer diameter	寬度width	r			（N）	(N)
(mm)			d	D	B	(min)			（N）	(N)
20	CRBH 208 A	CRBH 208 AUU	20	36	8	0.3	24	31	2910	2430	0.04
25	CRBH 258 A	CRBH 258 AUU	25	41	8	0.3	29	36	3120	2810	0.05
30	CRBH 3010 A	CRBH 3010 AUU	30	55	10	0.3	36.5	48.5	7600	8370	0.12
35	CRBH 3510 A	CRBH 3510 AUU	35	60	10	0.3	41.5	53.5	7900	9130	0.13
40	CRBH 4010 A	CRBH 4010 AUU	40	65	10	0.3	46.5	58.5	8610	10600	0.15
45	CRBH 4510 A	CRBH 4510 AUU	45	70	10	0.3	51.5	63.5	8860	11300	0.16
50	CRBH 5013 A	CRBH 5013 A UU	50	80	13	0.6	56	74	17.3	20.9	0.29
60	CRBH 6013 A	CRBH 6013 A UU	60	90	13	0.6	66	84	18.8	24.3	0.33
70	CRBH 7013 A	CRBH 7013 A UU	70	100	13	0.6	76	94	20.1	27.7	0.38
80	CRBH 8016 A	CRBH 8016 A UU	80	120	16	0.6	88	112	32.1	43.4	0.74
90	CRBH 9016 A	CRBH 9016 A UU	90	130	16	0.6	98	122	33.1	46.8	0.81
100	CRBH 10020 A	CRBH 10020 A UU	100	150	20	0.6	110	140	50.9	72.2	1.45
110	CRBH 11020 A	CRBH 11020 A UU	110	160	20	0.6	120	150	52.4	77.4	1.56
120	CRBH 12025 A	CRBH 12025 A UU	120	180	25	1	132	168	73.4	108	2.62
130	CRBH 13025 A	CRBH 13025 A UU	130	190	25	1	142	178	75.9	115	2.82
140	CRBH 14025 A	CRBH 14025 A UU	140	200	25	1	152	188	81.9	130	2.96
150	CRBH 15025 A	CRBH 15025 A UU	150	210	25	1	162	198	84.3	138	3.16
200	CRBH 20025 A	CRBH 20025 A UU	200	260	25	1	212	248	92.3	169	4
250	CRBH 25025 A	CRBH 25025 A UU	250	310	25	1.5	262	298	102	207	4.97
