SX系列薄壁交叉滾子軸承

在相同的軸頸情況下，此類型軸承比RB類型軸承有更小的截面尺寸。由于采用了薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支承座固定，適用于內圈旋轉的應用場合。

交叉圓柱滾子軸承結構：在交叉滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，薄形式更是接近于限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工的旋轉臺，機械手旋轉部、旋轉工作臺、機器、計算器、IC制造裝置等設備。

旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子的邊緣應力集中或鎖死現象。同時，因內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能高精度平穩地旋轉。

軸承特點：1、高精度：精度可P4、P2級； 2、高剛性：該系列軸承均帶有預載荷； 3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。 4、體積小：該軸承體積小，可為主機節省空間。

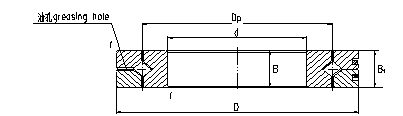

軸承 Identification number	軸承尺寸 Main dimensions						軸肩 shoulder height		基本額定載荷 Basic load rating(axial)		額定載荷 Basic load rating(radial)		質量 weight
	內徑 innerring	外徑 outer ring	節圓直徑 Roller pitch circle diameter dp (mm)	寬度 width	油孔 Greasing hole	倒角 Chamfer	de	Di	Ca	Coa	Cr	Cor	Kg
	內徑 innerring	D		寬度 width		r			KN	KN	KN	KN
	d	(mm)		B B1		（min）
	(mm)	(mm)		(mm)	φ	（min）
SX011814	70	90	80	10	1.2	0.6	79.5	80.5	15.4	51	11	20	0.3
SX011818	90	115	102	13	1.2	1	101.5	102.5	26	91	18	37	0.4
SX011820	100	125	112	13	1.2	1	111.5	112.5	28	102	19	41	0.5
SX011824	120	150	135	16	1.5	1	134.4	135.6	41	146	27	59	0.8
SX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	240	45	96	1.1
SX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	275	49	111	1.7
SX011836	180	225	202	22	2	1.1	201.2	202.8	96	381	69	153	2.3
SX011840	200	250	225	24	2	1.5	224.2	225.8	102	425	72	170	3.1
SX011848	240	300	270	28	2	2	269.2	270.8	148	640	105	255	5.3
SX011860	300	380	340	38	2.5	2.1	339.2	340.8	243	1070	173	425	12
SX011868	340	420	380	38	2.5	2.1	379.2	380.8	260	1220	185	485	13.5
SX011880	400	500	450	46	2.5	2.5	449	451	385	1800	275	720	24
SX0118/500	500	620	560	56	2.5	3	558.8	561.2	560	2750	395	1100	44
